工程名稱：南京浦口糧庫倉間罩棚工程

建設單位：南京浦口糧庫

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：江蘇省南京市浦口區(qū)糧食儲備庫內

工程面積：960㎡
工程概況：本工程位于江蘇省南京市浦口區(qū)糧食儲備庫內，倉間罩棚的跨度是16米，長度是60米，使用的是拱形波紋鋼屋蓋結構，兩側使用了250*250H鋼，上面焊接了拖板，在兩側做了桁架，桁架外側覆蓋了拱形屋頂壓制成型的瓦片作為山墻用途。

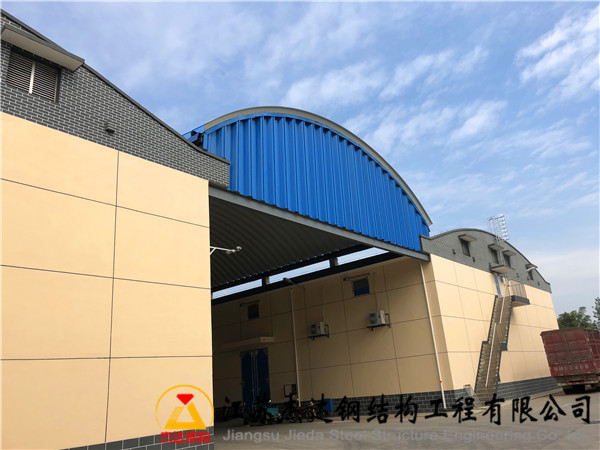

1.安裝好的拱形屋頂側視圖，可以看到拱形屋頂過的山墻特別的整潔。

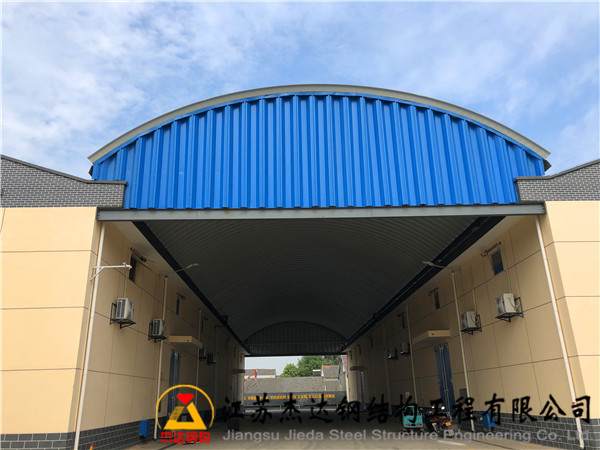

2.安裝好的拱形波紋鋼屋蓋結構山墻正視圖，拱形屋頂美觀大氣！

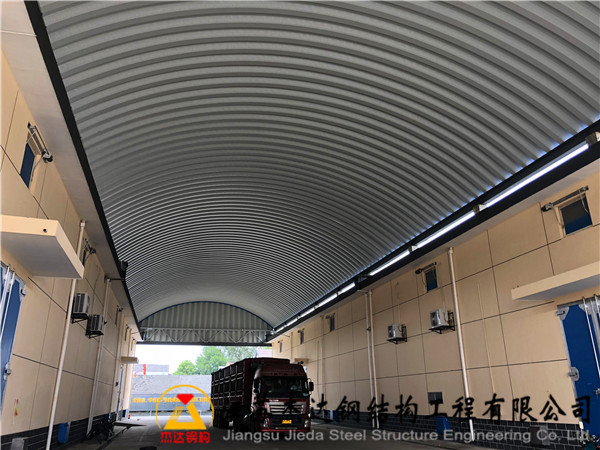

3.杰達鋼構做好的倉間罩棚內側圖片，可以看到這個倉間罩棚的拱腳打頂在原有屋頂上方安裝的H鋼上。

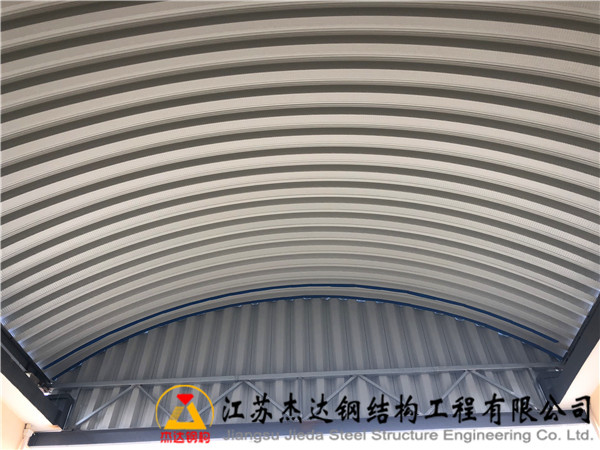

4.拱形屋頂內側示意圖：可以看到拱形屋頂?shù)纳綁Π惭b在桁架上。
